Tổng quan
Hệ thống mạng cho doanh nghiệp là hệ thống kết nối máy tính và những thiết bị khác để trao đổi, chia sẻ thông tin, dữ liệu trong quá trình làm việc. Hệ thống mạng bao gồm những loại mạng khác nhau như mạng LAN hay mạng WAN.
Việc lắp đặt hệ thống mạng cho doanh nghiệp là điều cần thiết để đảm bảo quá trình làm việc diễn ra nhanh chóng và hiệu quả nhất. Nhờ hệ thống mạng, doanh nghiệp sẽ dễ dàng hơn trong hoạt động kết nối để sản xuất kinh doanh, quản trị nguồn lực và tăng hiệu quả quy trình vận hành, tăng tính hợp tác giữa các bộ phận một cách tốt nhất.
Thiết kế hệ thống hạ tầng mạng cho doanh nghiệp sẽ hỗ trợ ban quản lý công ty giám sát và theo dõi hiệu quả làm việc của nhân viên một cách đơn giản và tiết kiệm thời gian hơn. Nhờ vậy, doanh nghiệp không chỉ tăng hiệu quả làm việc mà còn tiết kiệm được một khoản chi phí nhất định.

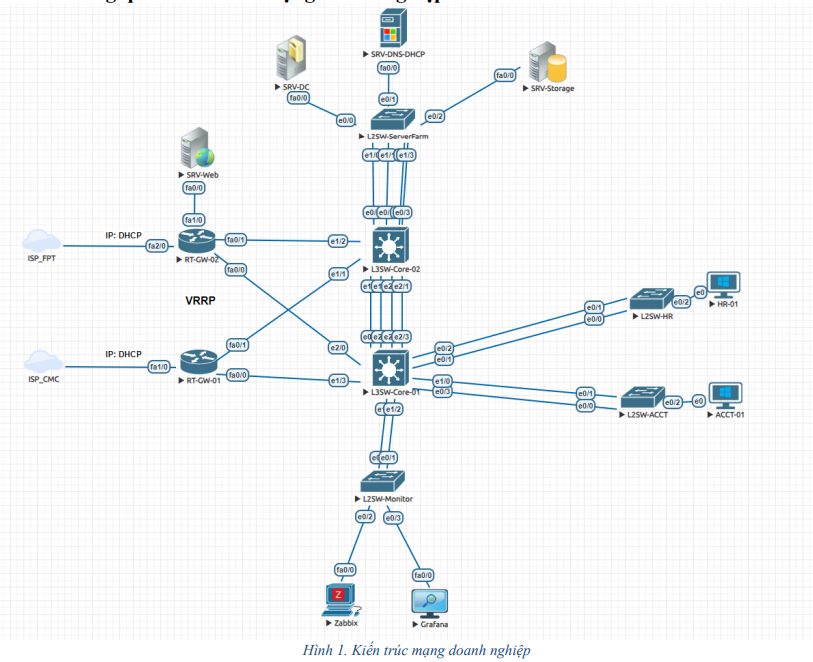

Tổng quan kiến trúc mạng doanh nghiệp
Các thành phần chính của mạng doanh nghiệp:
- Server Farm: cung cấp các dịch vụ nội bộ cho hoạt động của doanh nghiệp, bao gồm File Server, DNS, DHCP, Domain Controller.
- DMZ: chứa Web server cho các web site được host cho khách hàng truy cập.
- HR: vùng mạng chứa các máy cho người dùng thuộc phòng Nhân Sự
- ACCT: vùng mạng chứa các máy cho người dùng thuộc phòng Kế Toán
- Monitor: vùng mạng chứa các máy cho người dùng thuộc phòng IT
- Core: chứa hai layer 3 switch là hai switch core dung đề routing cho các vlan
- Gateway: chứa 2 edge router kết nối với 2 ISP khác nhau để backup.

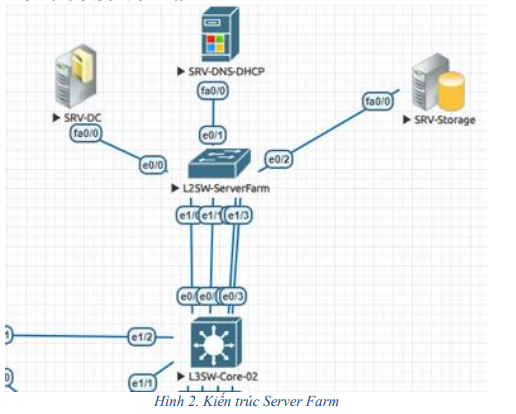

Tổng quan kiến trúc Server Farm:
- SRV-DC: domain controller của doanh nghiệp
- Quản lý user: thêm, xoá, sửa user cho các nhân viên.
- Phân quyền: cấp quyền để user truy cập các file và chương trình lưu trữ trong File Server.
- Pháp chứng: báo cáo các hoạt động đăng nhập hoặc truy cập bất thường trong hệ thống để đảm bảo các an toàn trong các truy cập nội bộ và từ bên ngoài vào.
- SRV-Storage: Windows Server: chạy dịch vụ File Server
- FTP Server: quản lý các quy trình vận hành nội bộ của các phòng ban trong doanh nghiệp. Quản lý các tài liệu nội bộ của công ty, các dữ liệu của khách hoành có hợp tác với công ty. Lữu trữ các truy cập vào các file để báo cáo với IT Manager.
- L2SW-ServerFarm: dùng để kết nối ở Layer 2 các máy nội bộ đến các dịch vụ
trong Server Farm.
- EtherChannel: LoadBalancing và Backup link cho kết nối từ Switch Core 01 đến Layer 2 Switch ở Server Farm.
